PCB抄板從原理上來講是一個比較簡單的過程，就是將原板PCB的線路、元件及程序復制下來，然后調試到能夠用以仿制成具有與原板相同功能PCB板的文件。

PCB抄板流程圖

怎樣抄PCB板，具體抄板包含以下幾個流程步驟。

1.記錄原板基礎數據，如板材類型、尺寸大小、特殊要求等；

2.拍攝或掃描原板，記錄元件位號、類型、封裝等；

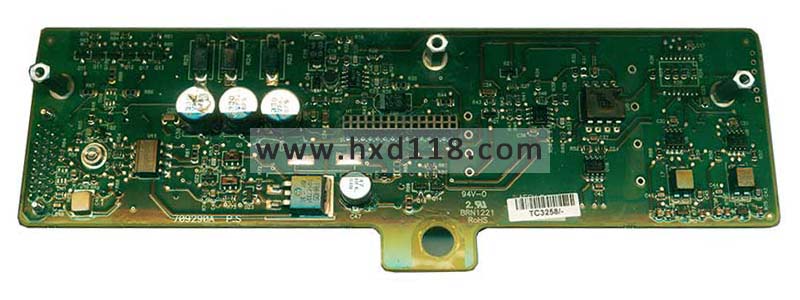

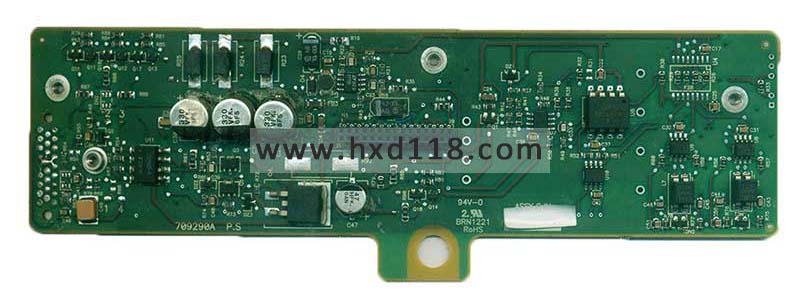

原板掃描

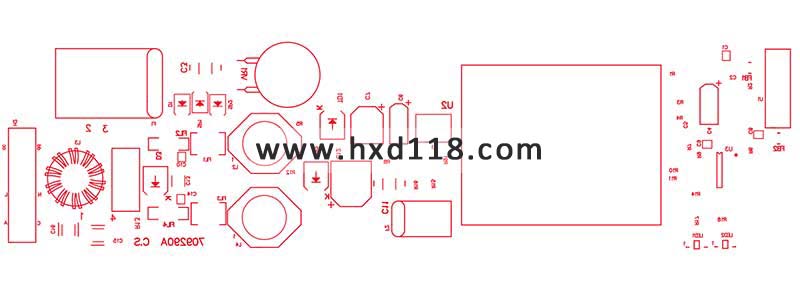

記錄元件位號1

3.拆除占位較大和較高的元件，繼續拍照或掃描，記錄上一步無法記錄到的元件位號、類型、封裝，注意記錄元件極性、方向。并制作元件BOM清單，參照第一步中的電路板圖片在紙上記錄好所有元氣件的型號，參數，以及位置，尤其是二極管，三機管的方向，IC缺口的方向等,最終做出BOM表；

拆卸元件

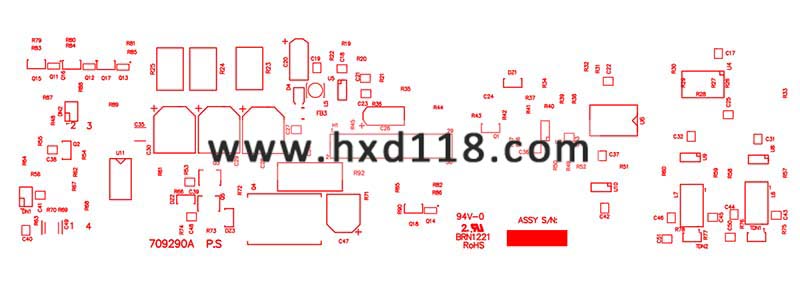

記錄元件位號2

4.去錫、平錫、掃描，拆除并記錄所有元件后，將PAD孔里的錫去掉。用洗板水將PCB清洗干凈，然后放入掃描儀內，掃描儀掃描的時候根據板子精密程度選擇適當?shù)南袼兀员愕玫捷^清晰的圖像，用圖像處理軟件，用彩色方式將絲印面掃入，保存該文件并打印出來備用；

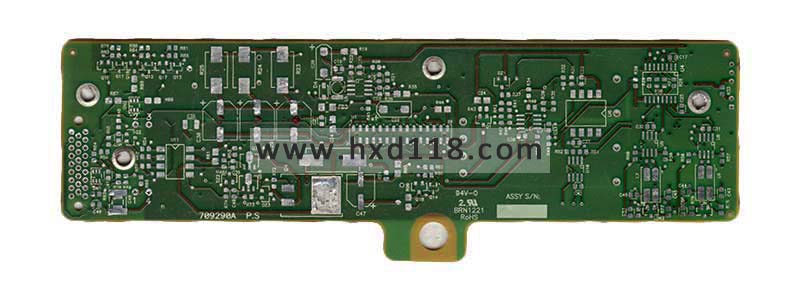

清理板面，掃描圖片

5.磨板，磨去PCB板兩面的絲印和綠油，露出線路，掃描成圖片備用。用圖像處理軟件將掃描圖片調整到合適大小和角度保存，導入到抄板軟件中，根據掃描的線路圖繪制出電路；

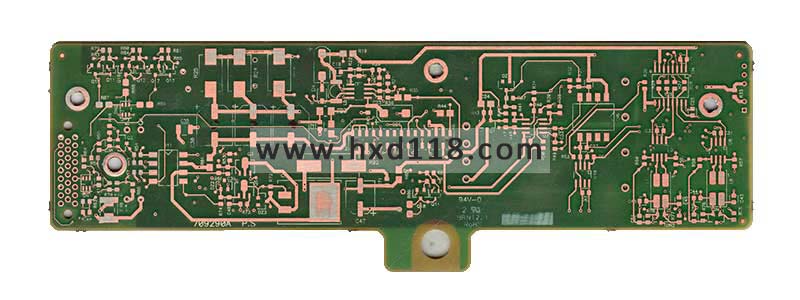

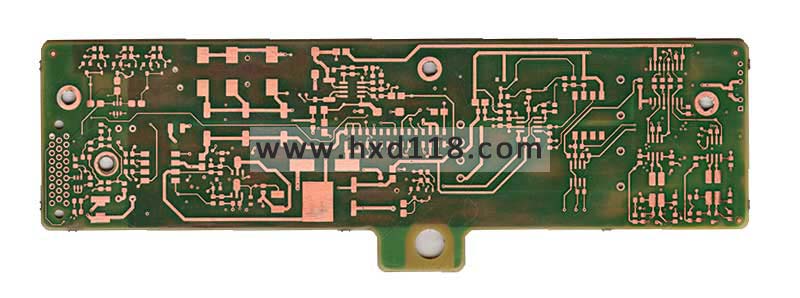

磨板掃描

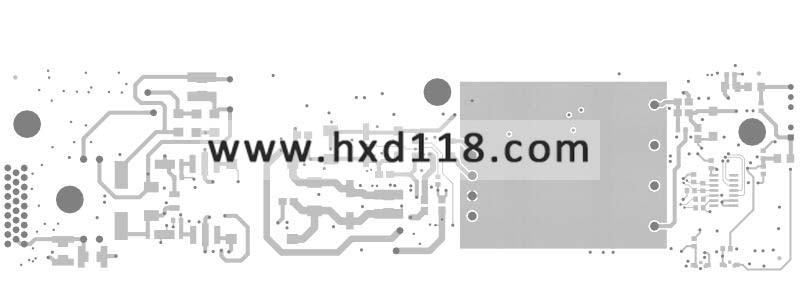

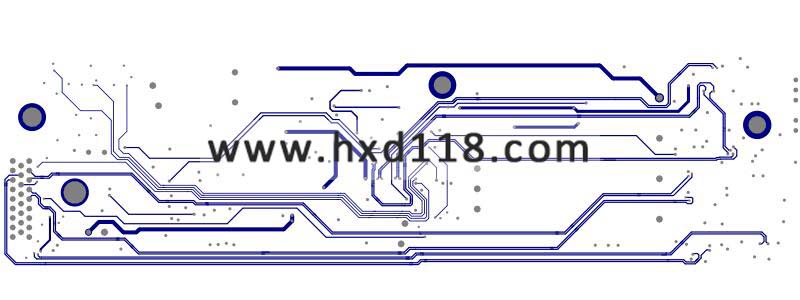

繪制電路圖

6.進一步磨板，磨出中間層電路，重復上一步操作；

中間層線路掃描

7.用抄板軟件將所有超好的電路圖調整合為一個電路就算抄板完成了；

8.解密、調試PCB板上用到的芯片程序，使抄好的板能夠達到原板的功能。

抄板視頻演示
