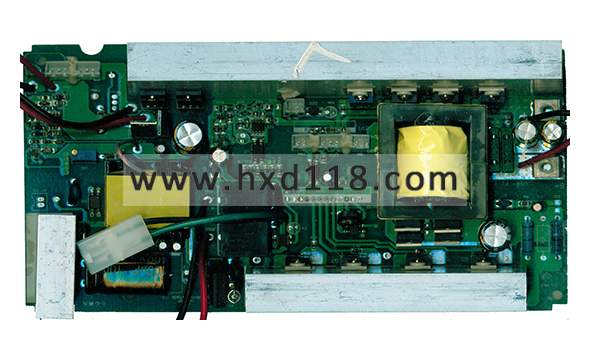

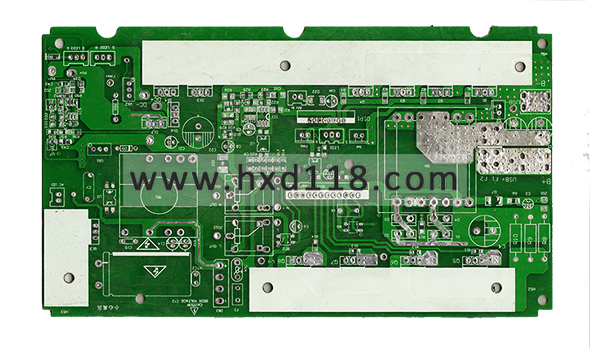

高壓直流電源板技術參數：
輸入電壓：AC220V/380V±10%。
輸出電壓：0V～10KV
輸出電壓：0A～1A
電壓調整率： 相對負載：0.01%（空載到額定負載）。 相對輸入：±0.01%（輸入電壓變化為±10%）。
電流調整率： 相對負載：0.01%（空載到額定負載） 相對輸入：±0.01%（輸入電壓變化±10%）。
紋波電壓：輸出額定電壓的條件下，紋波電壓的峰峰值為最高輸出電壓的0.1%。
環境溫度：工作時0到+50℃。 儲存時-20℃到+80℃。
溫度系數：每攝氏度0.01%。
輸出電壓和電流的遠程控制：可外接電位器利用電源內部的10V參考電壓對輸出電壓和電流進行遠程控制。
遠程電壓電流指示：25針接線端子包含了0到10V的電壓和電流指示信號，可外接各種數字或指針表。
