    16層工業主板 抄板圖片
  • 案例詳情

    抄板簡介

    16層板抄板是經手抄板案例中層數較多的一塊PCB板，板層數多，抄板工作量相對較大，單板面積較大，超過800平方厘米，元器件較多，線路復雜程度一般，調試量大。
    PCB尺寸： 295*260.2*2.4mm
    板層數： 16層
    板材類型： RF4
    最小線寬： 2.5mil
    最小孔徑： 5mil
    元件數量： 2000+
    表面工藝： 沉金
    案例周期： 7天



    抄板詳情

    16層板抄板

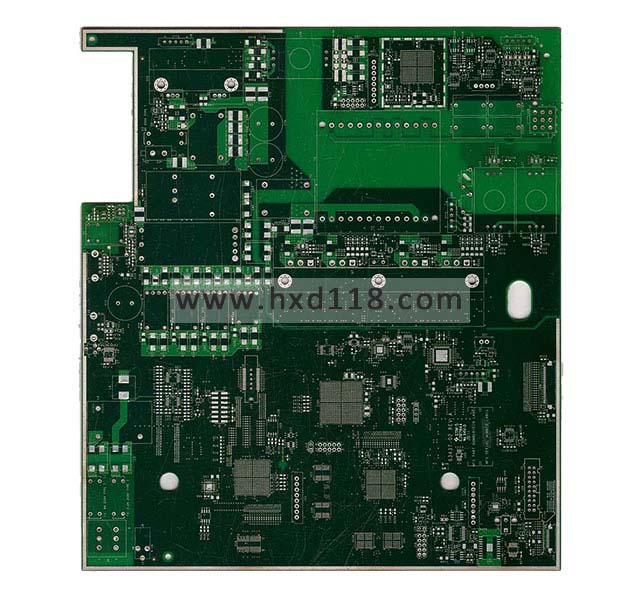

    16層板抄板圖片

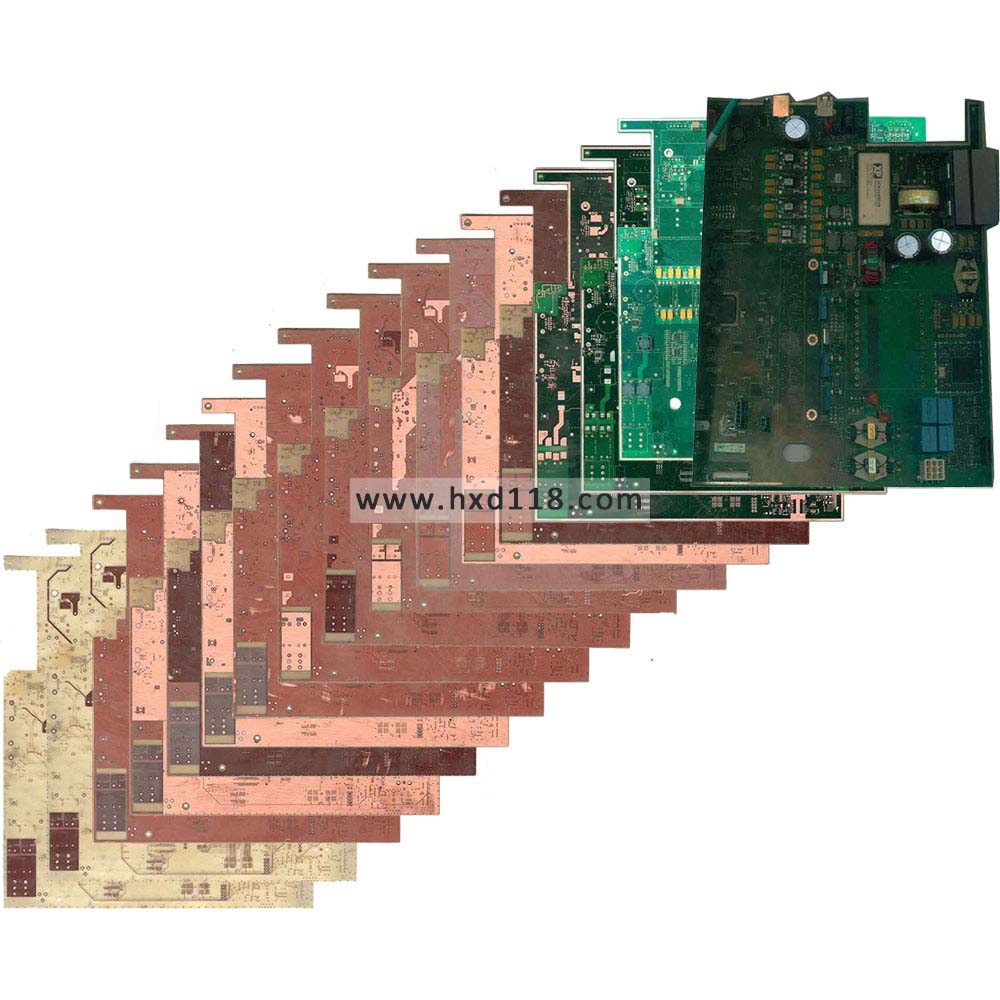

    16層板抄板中所掃描的部分圖片展示

    該塊16層板抄板涉及到幾十次磨板、掃描圖片、復制電路的過程，上面圖片僅為部分圖片，大概三分之一左右。
