    逆變器驅動板 抄板PCBA批量圖片
  • 案例詳情

    抄板簡介

本逆變器驅動板采用二層PCB板設計，使用的芯片為逆變器驅動器常用的EG8010，驅動板上集成了電壓、電流、溫度保護功能，LED 告警顯示功能及風扇控制功能，并可通過跳線設置 50/60Hz 輸
PCB尺寸： 61*32mm
板層數： 2層
板材類型： RF4
最小線寬： 2.5mil
最小孔徑： 5mil
元件數量： 1000+
表面工藝： 鍍金
案例周期： 2天

抄板詳情

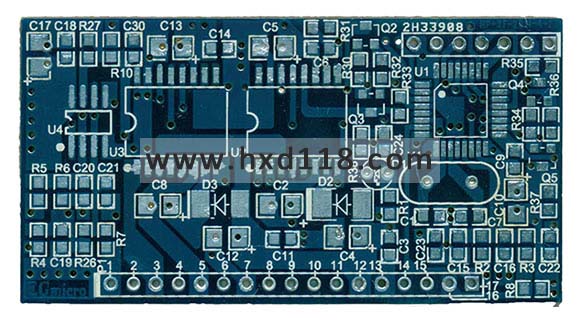

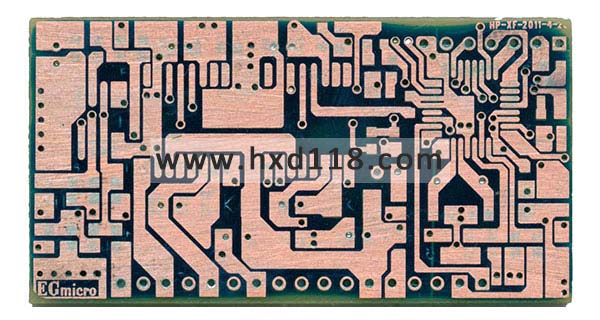

逆變器驅動板抄板圖1 逆變器驅動板抄板圖2

該款所抄逆變器驅動板專門用于單相純正弦波逆變器。采用單相純正弦波逆變器專用芯片 EG8010 為控制芯片，驅動芯片采用 IR2110S。驅動板上集成了電壓、電流、溫度保護功能，LED 告警顯示功能及風扇控制功能，并可通過跳線設置 50/60Hz 輸出，軟啟動功能及死區大小。

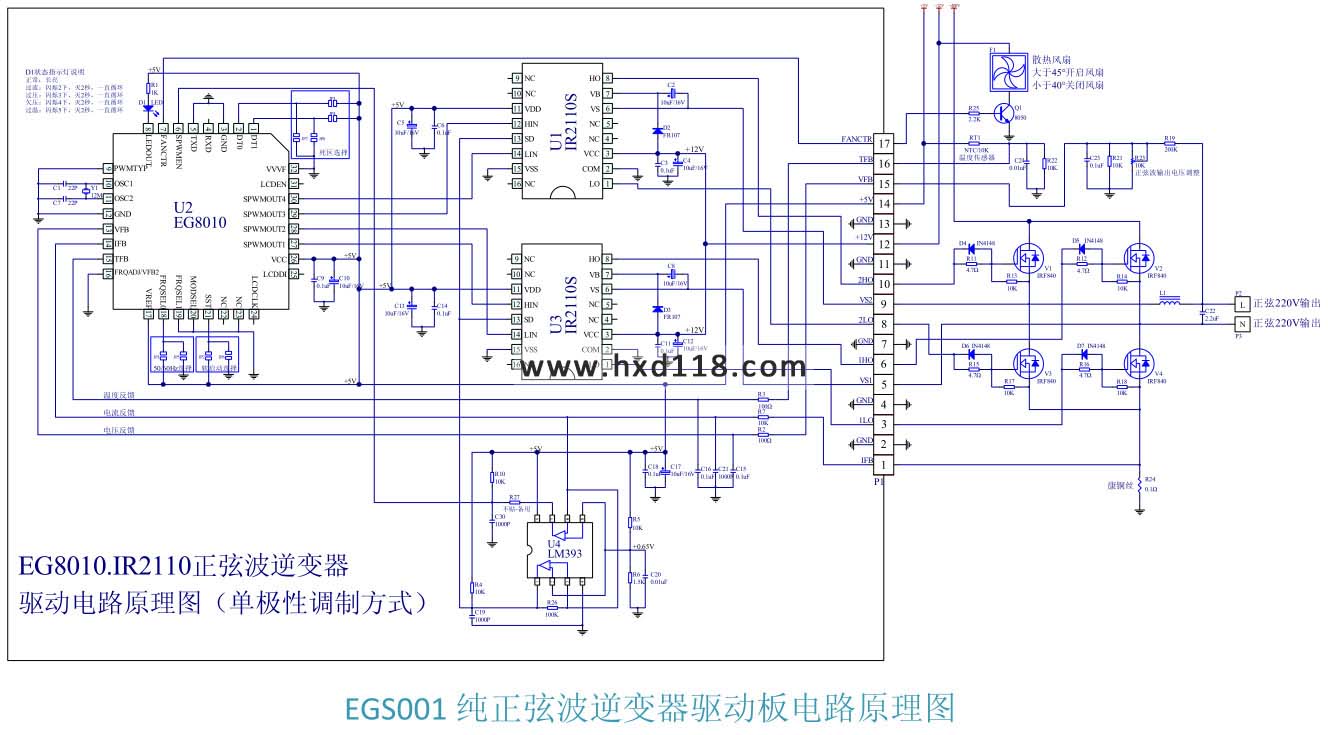

逆變器驅動板原理圖
EG8010是一款數字化的、功能很完善的自帶死區控制的純正弦波逆變發生器芯片，應用于DC-DC-AC兩級功率變換架構或DC-AC單級工頻變壓器升壓變換架構，外接12MHz晶體振蕩器，能實現高精度、失真和諧波很小的純正弦波50Hz或60Hz逆變器專用芯片。該芯片采用CMOS工藝，內部集成SPWM正弦發生器、死區時間控制電路、幅度因子乘法器、軟啟動電路、保護電路、RS232串行通訊接口和12832串行液晶驅動模塊等功能。

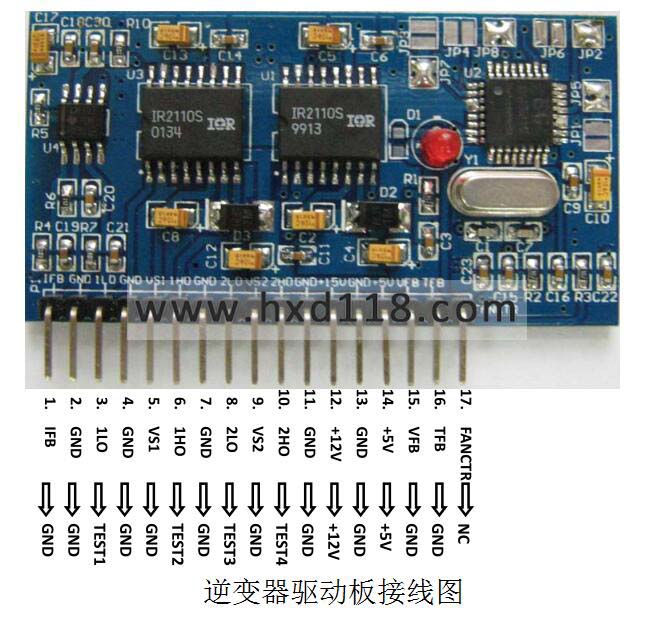

逆變器驅動板接線圖
