    注塑機溫控板 抄板PCBA批量圖片
  • 案例詳情

    抄板簡介

四層工業主板注塑機溫度控制板抄板案例，溫度傳感器測量熱流體的溫度并把數據傳送到控制部分的控制器；控制器調節熱流體的溫度，從而間接調節模具的溫度。
PCB尺寸： 125.2*65mm
板層數： 4層
板材類型： RF4
最小線寬： 2.5mil
最小孔徑： 5mil
元件數量： <700
表面工藝： 鍍金
案例周期： 2天

抄板詳情

注塑機溫控板抄板圖片

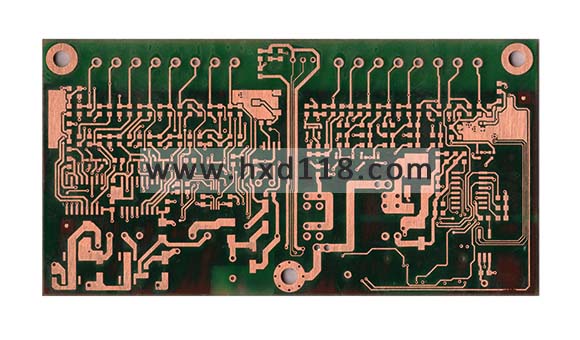

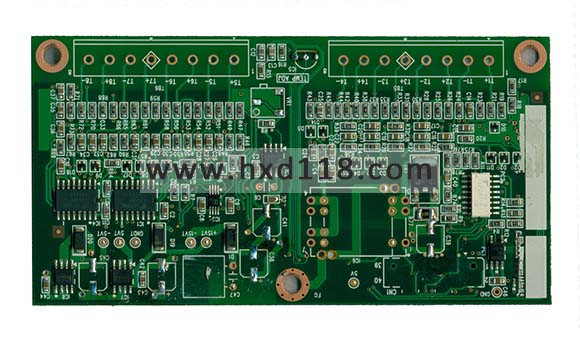

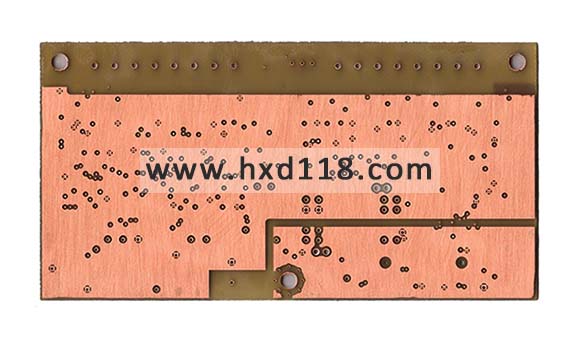

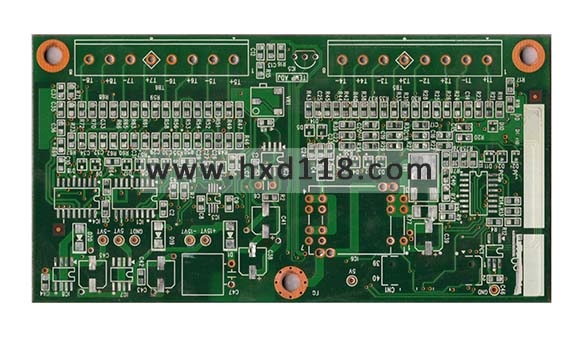

注塑機溫控板抄板圖1 注塑機溫控板抄板圖2 注塑機溫控板抄板圖3 注塑機溫控板抄板圖4

注塑機溫控電路板技術參數

顯示方式：LED數碼管巡回檢測顯示當前溫度、濕度值；LED發光二極管顯示操作及控制狀態

負載控制：手動、自動可選

控制輸出：兩路繼電器信號輸出，分別由溫度、濕度控制，每路負載很大電壓為250V/AC，很大電流為5A

報警輸出：一路負載故障報警輸出（無源觸點）

485通訊：具有標準的RS485通訊接口，modenbus協議

測量范圍：溫度-25℃～100℃、濕度0～99%RH

設定范圍：溫度1～99℃、濕度1～99%RH

檢測精度：溫度1℃、濕度5%RH

回差：溫度（可調）5℃、濕度（可調）5%RH
