    恒壓恒流電源板 抄板PCBA批量圖片
  • 案例詳情

    抄板簡介

雙面PCB電源板抄板，周期短，還原度達到百分之百能實現原板功能，主要抄板注意事項為采用與原PCB板相同或高度相似的電子部品及電源模塊的散熱設計。
PCB尺寸： 119*76.8mm
板層數： 層
板材類型： RF4
最小線寬： 2.5mil
最小孔徑： 5mil
元件數量： 100+
表面工藝： 鍍金
案例周期： 4天

抄板詳情

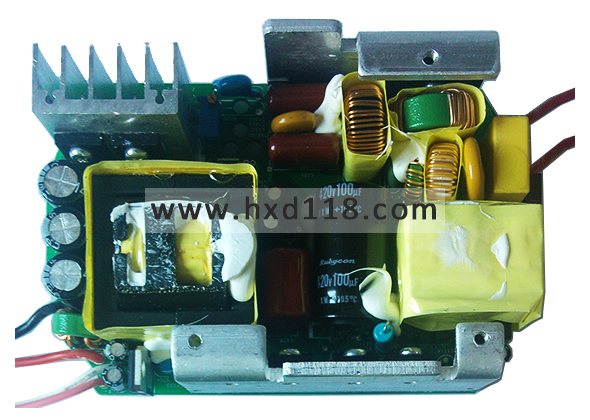

恒壓恒流電源板抄板圖1 恒壓恒流電源板抄板圖2

恒壓恒流電源控制板主要技術參數

輸入電壓：AC220V±15%或者AC380V±10%；50Hz。

輸出穩壓值：(0V～額定值V)%寬范圍連續可調。

輸出恒流值：(0A～額定值A(chǔ))%寬范圍連續可調。

源電壓調整率：穩壓≤0.2％；負載調整率：穩壓≤0.5％；恒流≤0.5％。

紋波電壓：總紋波電壓Vpp≤1%；整機效率：≥89％。

數字顯示：輸出電壓：顯示準確度±1.2%；輸出電流：顯示準確度±1.2%.

開機輸出電壓過沖：≤2％輸出最大值。

絕緣電阻：輸入-輸出：≥20MΩ；輸入-機殼：≥20MΩ；輸出-機殼：≥20MΩ。

整機過熱保護溫度閥值：(75～85)℃。

平均無故障時間：≥50000h。
