    抄板簡介

該案例所抄電路板為大功率集成線性放大器及數字正弦波合成技術構成的線性逆變電源PCB板，抄板精度要求較高主要是其應用多為精密設備儀器所用。抄板經過方法測驗檢查還原度高。
PCB尺寸： 80.0*67.6mm
板層數： 2層
板材類型： RF5
最小線寬： 2.5mil
最小孔徑： 5mil
元件數量： 100+
表面工藝： 鍍金
案例周期： 1天

抄板詳情

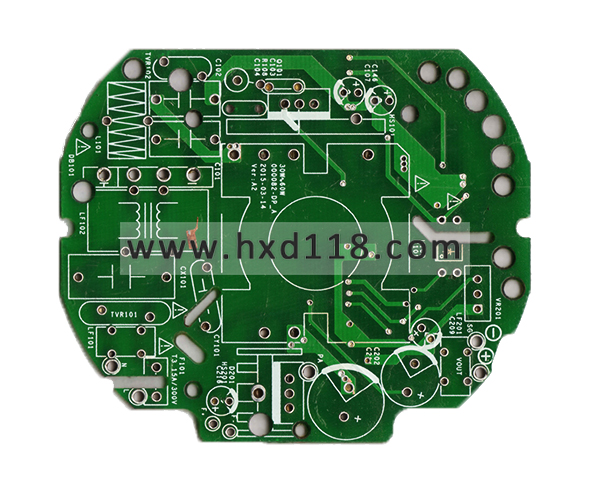

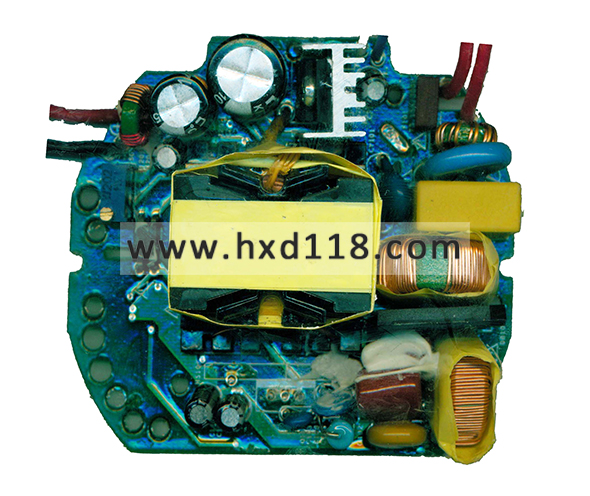

線性逆變電源控制板抄板圖1 線性逆變電源控制板抄板圖2

線性逆變電源控制板抄板技術參數：

輸出頻率 : 400、1000、1200、2000或350~500Hz范圍內可變頻 : 400、1000、1200、2000或350~500Hz范圍內可變頻

頻率精度 : ±0.1%(Fix) 、±0.1Hz(VAR)

輸出失真度 : ≤ 1%( 阻性負載 )

負載穩定度 : ± 0.1%

電源穩定度 : ± 0.1%

峰值電流 : 3.5 倍最大輸出電流

負載功率因數 : 0.5~1 (Lead or lag)

響應速度 : 100us

保護功能 : 過載、短路、過溫

三相相位偏移 :   : ≤1°/≤3° (平衡/不平衡負載 )

四位頻率表 : 分辨率 0.1Hz

四位電壓表 : 分辨率 0.1V : 線電壓，分辨率 0.1V

四位電流表 : 分辨率 0.1A : 相電流，分辨率 0.1A

四位功率表 : 分辨率 1W : 測量各相功率

冷卻方式 : 強迫冷風

工作環境 : -10 ℃ ~+45 ℃ / 10-90%RH

工作方式 : 連續

絕緣電阻 : ≥ 10M Ω /500VDC

耐壓 : AC2500V/50 Hz ， 1 分鐘

噪音 : ≤ 45dB
