抄板案例

  • 案例簡介

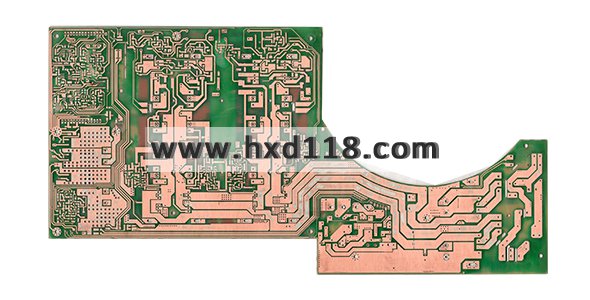

    音響主板 抄板PCBA批量圖片
  • 案例詳情

    抄板簡介

該音響板抄板案例涉及到的功能模塊較多，音頻輸入模塊，音量調節模塊，頻率調節模塊，歌曲選擇模塊，電源輸入模塊，過壓過載短路模塊，音頻輸出模塊等，抄板需對各個模塊功能
PCB尺寸： 428*212mm
板層數： 6層
板材類型： RF4
最小線寬： 2.5mil
最小孔徑： 5mil
元件數量： 6000+
表面工藝： 鍍金
案例周期： 3天

抄板詳情

音響主板電路圖
產品參數

12伏車載外置散熱功放，原裝四大進口功放管（5198+1941，各二個），四個進口升壓管進行升壓放大功率！
用途：12伏車載低音炮
功能：內置MP3音頻解碼板，支持插U盤SD卡直接播放
音頻輸入：DVD/VCD/CD/MP3/MP4/手機/USB插卡SD卡
峰值1000W
額定功率：250W
負載阻抗：4歐-8歐
使用電源：（DC）直流12V，電流要求10A以上
標準配置：功放板+遙控器+遙控延長線
功放面板規格：長235MM 寬155MM
炮桶開孔規格：長191MM 寬128MM 深51MM
該音響板抄板案例涉及到的功能模塊較多，音頻輸入模塊，音量調節模塊，頻率調節模塊，歌曲選擇模塊，電源輸入模塊，過壓過載短路模塊，音頻輸出模塊等，抄板需對各個模塊功能調試合格才能保證產品正常使用。
