您當前的位置： 主頁 > 抄板案例 > 電源電子 >

抄板案例

  • 案例簡介
    雙路開關電源板 抄板PCBA加工圖片
  • 案例詳情

    抄板簡介

這塊電原板抄板為四層多層板抄板，綠油及三防漆厚度較厚，磨板比較費時間，幾個電容在拆解時需注意防止觸電情況，注意記錄特殊元件抄板中的極性方向。
PCB尺寸： 110*80.9mm
板層數： 4層
板材類型： RF4
最小線寬： 2.5mil
最小孔徑： 5mil
元件數量： 200+
表面工藝： 鍍金
案例周期： 2天

抄板詳情

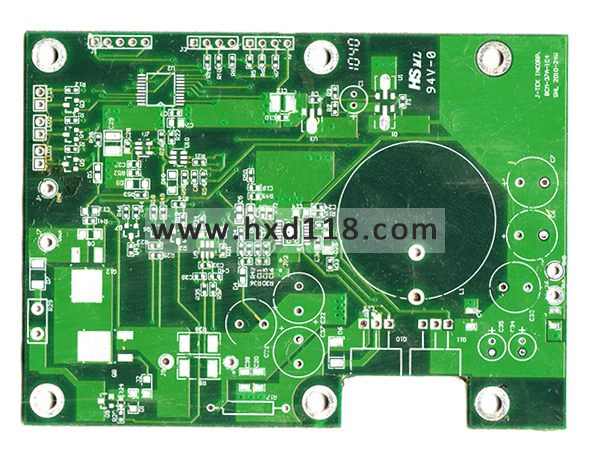

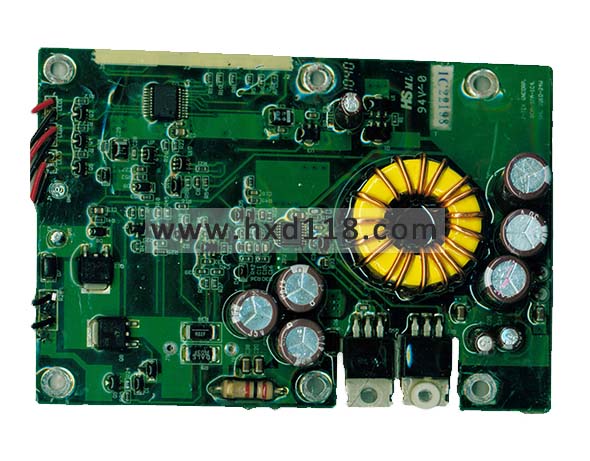

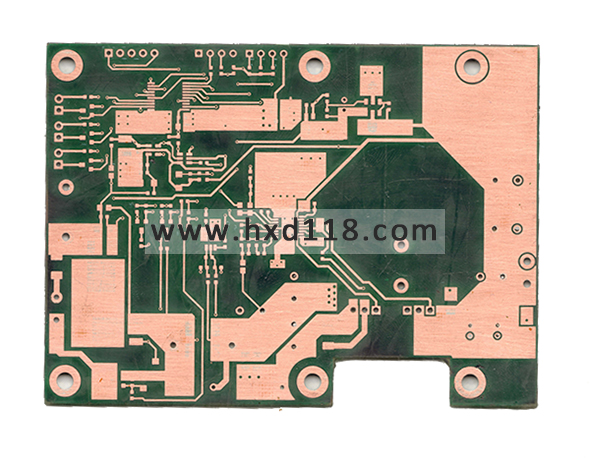

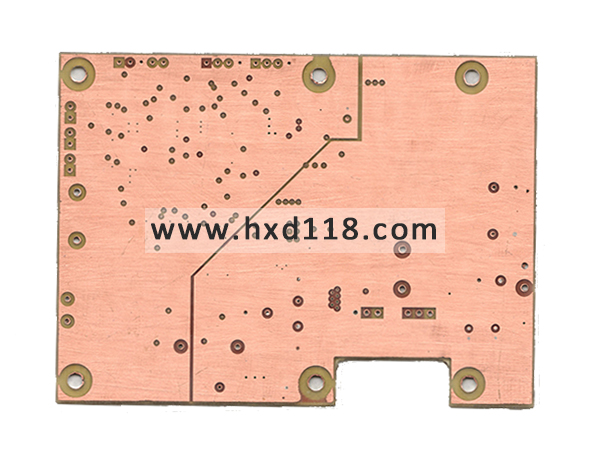

雙路開關電源板抄板圖1 雙路開關電源板抄板圖2 雙路開關電源板抄板圖3 雙路開關電源板抄板圖4

雙路大功率開關電源PCB板技術參數：

輸入電壓：AC220V±10℅,50Hz

輸出電壓調節范圍：0-額定值

輸出電流調節范圍：10℅~額定值

過壓保護點：額定電壓×115-120℅

開啟時間：＜50ms

維持時間：＞20 ms

工作溫度：-10℃—50℃

工作環境濕度：＜80℅

冷卻方式：風冷

平均無故障工作時間：＞5000h

執行標準：GB4943、GB92
