    抄板簡介

雙面板抄板案例，抄板重點在線路及元件布局需忠實于原板的散熱設計。抄板難度較小，周期短
PCB尺寸： 180*110mm
板層數： 2層
板材類型： RF4
最小線寬： 2.5mil
最小孔徑： 5mil
元件數量： 200+
表面工藝： 鍍金
案例周期： 1天

抄板詳情

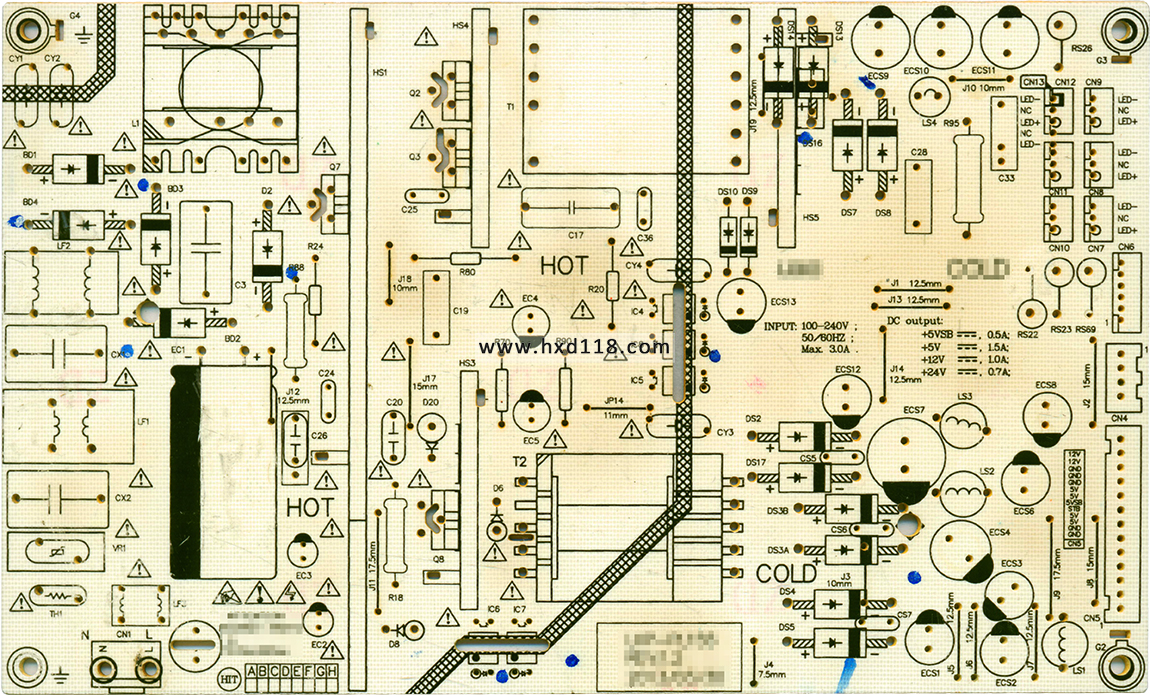

集成式直流穩壓電源板線路板抄板圖1

集成式直流穩壓電源板線路技術參數：

輸入電壓：AC220V/110V±10%

輸入頻率：50Hz/60Hz

輸出電壓：0-V標稱值之間連續可調

輸出電流：0-A標稱值之間連續可調

穩壓狀態

電壓穩定度：≤0.01%+3mV

負載穩定度：≤0.01%+5mV

恢復時間：≤100us

紋波噪聲：≤1mVrms

溫度系數：≤300PPM/℃

穩流狀態

電流穩定度：≤0.2%+3mA

負載穩定度：≤0.2%+3mA

紋波噪音：≤3mArms（有效值）

保護：電流自動限流保護,短路保護,過溫保護,極性相反保護

工作條件

溫度：0-40℃

相對濕度：≤80%RH

儲存條件

溫度：-10℃-80℃

相對濕度：≤80%RH
