    抄板簡介

安卓機頂盒4層pcb主板抄板案例，一款較常見的消費類電子產品PCB抄板，元件相對較少，線路也不復雜。抄板周期為2天
PCB尺寸： 75*75*1.2mm
板層數： 4層
板材類型： RF4
最小線寬： 2.5mil
最小孔徑： 5mil
元件數量： 100+
表面工藝： 鍍金
案例周期： 3天

抄板詳情

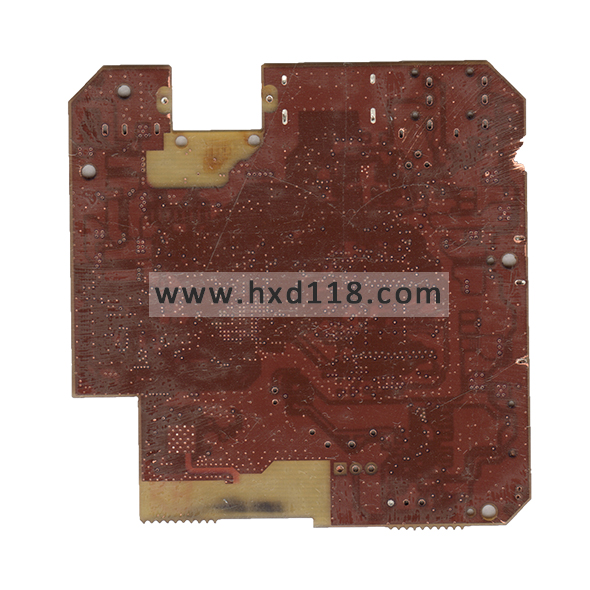

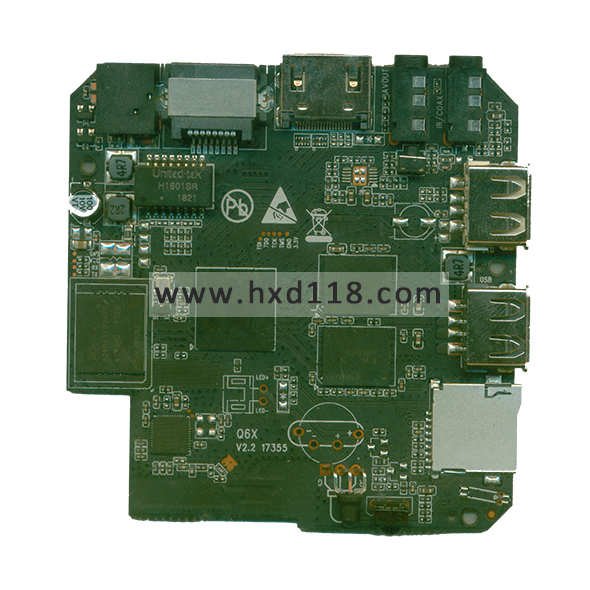

安卓機頂盒抄板-原板掃描

原板掃描

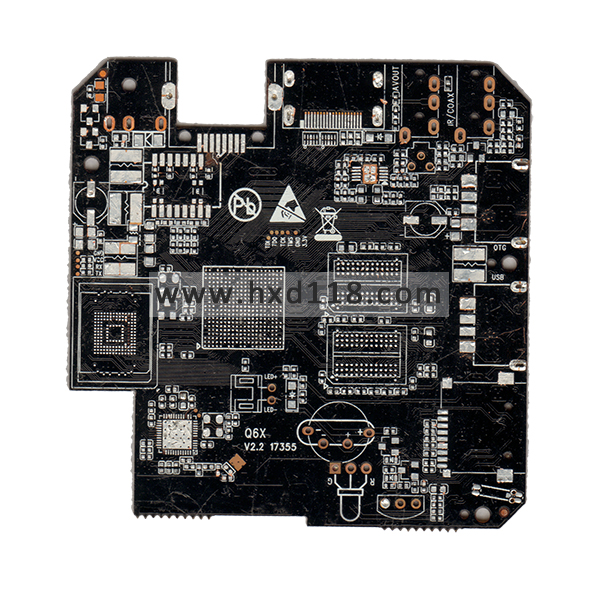

安卓機頂盒抄板-拆解元件

拆解元件

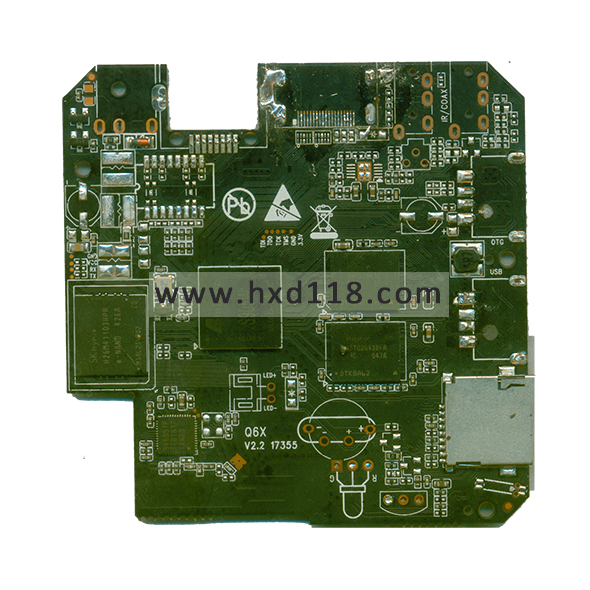

安卓機頂盒抄板-頂層元件位號

頂層元件位號

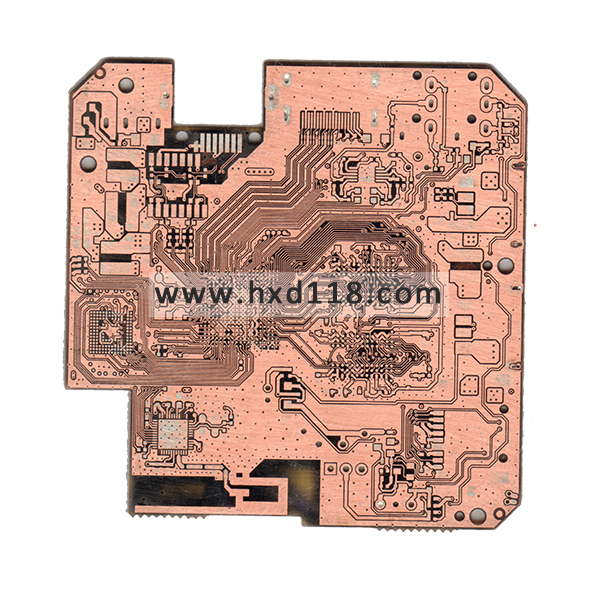

安卓機頂盒抄板-頂層線路圖

頂層線路圖

安卓機頂盒抄板-中間一層線路圖

中間一層線路圖

安卓機頂盒抄板-中間二層線路圖

中間二層線路圖
