抄板軟件CBR技術特性

1. 支持大規格 BMP 圖片的調入, 板的尺寸不限；關于抄板軟件介紹可訪問（抄板軟件）

2. PCB 文件數據精度同 PREOTL,可支持到 0.0001mil, 物理精度<1mil；

3. 支持幾十萬、上百萬個焊盤、過孔、導線等等圖元的放置。軟件采用動態分配的方法對放置數量不做任何限制；

4. 支持照相機所拍的圖片、掃描儀掃描的圖片、精密顯微鏡拍攝的圖片等，軟件內置了DPI參數設置更能靈活自如的適應各種方式獲取的圖片的抄板?？芍С趾诎?、彩色、灰度圖片，對雙面板也支持不拆元件的抄板。能夠達到輸出 1：1 的 PCB 圖；

5. PCB 文件可在 PROTEL 任何版本中調入；

6. 特別注意的是在抄板過程中盡量放置元件，這樣效率高，不容易有偏差，尤其象PGA元件有的有幾百個焊盤，如果手工去做元件就效率太低而且還容易有偏差，一般廠家的芯片都會有元件有的有幾百個焊盤，如果手工去做元件就效率太低而且還容易有偏差，一般廠家的芯片都會有 99SE 的元件庫，目前的元件庫，目前99SE的元件庫是很豐富的。放置元件對日后的反原理圖都是必不可少的。

BR界面介紹

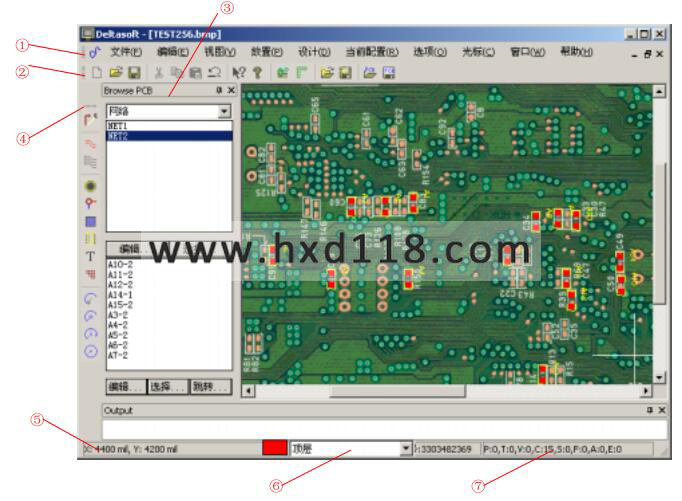

抄板軟件CBR操作界面

① 主菜單

② 主工具條，可打開、保存 PCB 和臨時文件。

③ PCB 瀏覽板，可快速瀏覽到當前的所有元件和網絡，并能快速選中、編輯和跳轉。

④ 放置工具條，其中：“放置網絡節點”實際上可以看做是重新修改各圖元的網絡屬性。

⑤ 坐標顯示區，可顯示當前的坐標，如果在焊盤或過孔上會顯示其孔徑尺寸?？砂?mil 或 mm 單位顯示。

⑥ 層選擇，在這里可選擇某層作為當前繪圖層。

⑦ 當前放置統計，在這里列出了所有當前放置的圖元，其中P、T、V、C、S、F、A、E分別代表“焊盤”、“導線”、“過孔”、“元件”、“字符”、“填充”、“圓弧”、“敷銅”。每個冒號后面跟的數就代表當前放置的數量。

CBR抄板軟件使用方法介紹

1. 狀態顯示信息，可在狀態覽上顯示坐標，也可自動顯示焊盤、過孔外、內徑

2. 快速放置導線，放置方法同PROTEL。

另外，對線寬來說，除了傳統上的邊設置邊放置的方法以外，在放置導線時可按A、D鍵快速增寬或減寬線的寬度，避免頻繁彈出線寬屬性對話框來修改線寬。讓操作者輕松自如來調節。在放置導線時可隨時按空格鍵來對稱切換方向，同 PROTEL。

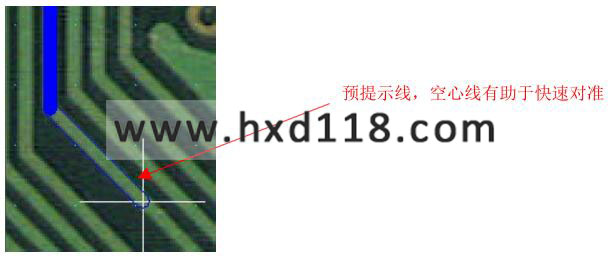

走線增加了預提示功能,并且是空心線，更有利于走線。如下圖：

CBR抄板軟件放置導線

預提示線，空心線有助于快速對準

3. 導線類型，目前有六種導線模式：

a. 任意角度走線

b. 90 度走線

c. 90 度走線 + 圓弧拐角

d. 任意半徑圓弧捌角+90 度走線

e. 45 度走線

f. 45 度走線+圓弧捌角

線寬度也可在走線時通過 A、D 快速調整

4. 放置網絡導線

可放置帶網絡的導線，并根據安全間距的預定義來決定是否能夠放置導線，更加安全。建立起整個網絡關系，最終可輸出網絡表。

5. 放置焊盤

放置方法同 PROTEL。

同樣也可通過 A、D、W、S 等快捷鍵來快速調整內、外徑，并在調節過程中狀態欄上會顯示出內、外徑尺寸。

6. 焊盤類型

焊盤包括圓形、橢圓形、矩形、八角形這幾種規格。支持頂、中、底各層規格不相同?？扇我庑薷摹?/p>

7. 放置圓弧

目前放置圓弧有四種方法，如下圖：

CBR抄板軟件放置圓弧方法

a. 90 度圓弧

b. 先定中心后定半徑，再定兩端點

c. 先定端點，后定半徑，再定最終點

d. 整圓

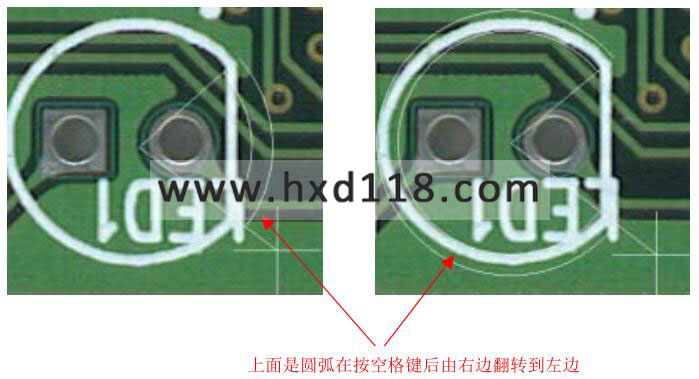

在放置圓弧過正中可隨時按空格鍵來對稱切換方向，如下圖：

CBR軟件切換圓弧方向方法

上面是圓弧在按空格鍵后由右邊翻轉到左邊

從上圖可以看到在放置圓弧時始終是透明的便于對準底圖。

8. 放置過孔

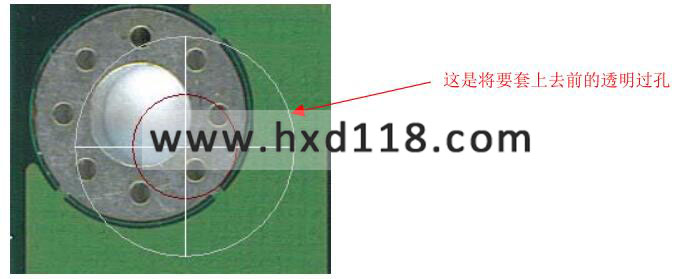

同 PROTEL 放置。在放置過孔時同樣可隨時按 A、D、W、S 快速調節內、外徑。放置時透明放置更有利于與背景完全重合，如下圖所示：

CBR抄板軟件放置過孔方法

8. 過孔規格

埋/盲孔、通孔

9. 放置填充

同 PROTEL 放置

10. 放置字符

同 PROTEL 放置

在放置時同樣可隨時按 A、D 鍵來快速調節字符的高度。

11. 放置元件

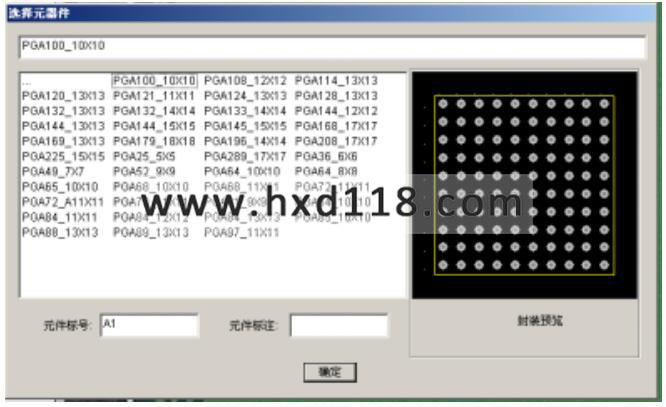

同 PROTEL 放置方法，可設定元件標號、注釋，可預覽元件的封裝，如下圖：

CBR抄板軟件放置元件方法

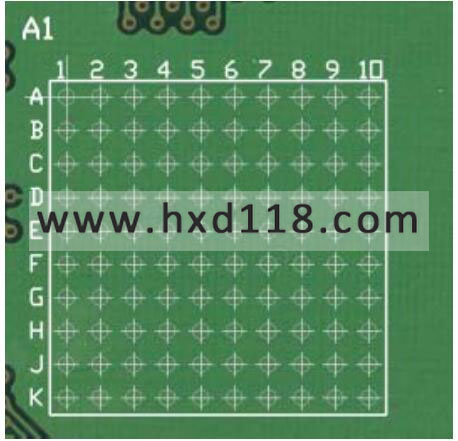

每選中一個元件時在右邊就可以快速看到元件的封裝。在放置元件時是全透明的，如下圖所示是一個 PGA 元件在放置前移動畫面。

CBR抄板軟件放置BGA方法

在放置元件時可按空格鍵旋轉。在底層放置元件時，會自動翻轉元件到底層，而不需要人工去翻轉。元件在放置后還可對元件中的所有圖元進行移動和編輯，支持任意角度的元件的放置。

12. 敷銅網絡填充

對于大面積鋪銅來說，不能簡單的把所有都填充，而是應該有選擇性的填充和隔離，在 5.2 版本就徹底實現了自動網絡敷銅——“同一網絡相連，不同網絡隔離”。這是在 CBR 5.1 版本上一個大的改進。沒有網絡的鋪銅只能做到有目的的簡單填充。

下面是傳統意義上的都在同一網絡的鋪銅

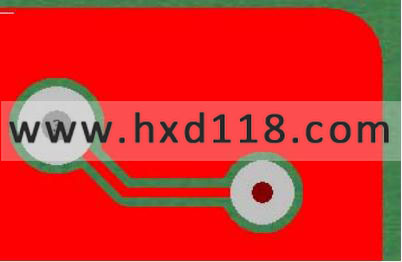

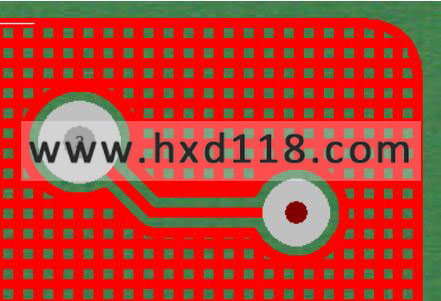

下面是CBR抄板軟件中不在同一網絡中的鋪銅的網格狀效果

下面是非網格狀效果圖

對于焊盤來說如果是大塊銅皮相連是很難焊接的，那么需要有梅花形，如下圖所示

中間的十字線寬度是隨時可以調的。以上幾種鋪銅方式在CBR軟件中都支持。支持對鋪銅后的填充線或圓弧進行移動、編輯和刪除。

13. 創建元件

在抄板軟件里可自由創建自己的元件，并且能夠保存到 PROTEL99SE 的元件庫中。方法非?？旖??？勺詣訖z查重復元件。

14. 網絡表管理

可方便的增加、修改和刪除網絡定義，方便的將元件管腳加入到某個網絡中或從某個網絡中刪除。在前面我們已經講到網絡管理在大面積鋪銅時的重要性，另外一個方面在CBR抄板軟件通過網絡的定義、網絡設置、網絡導線放置等過程，可隨時生成網絡表，在后期的原理圖制作上起著關鍵的作用。

15. 網絡導線

提供了走網絡導線的功能，凡是走過的網絡導線自動會加入到某個網絡里，既而整個網絡表自然就存在了。有了網絡表就為以后生成原理圖打下了堅實的基礎。

16. PCB瀏覽板

可拖放、浮動或固定的“PCB 瀏覽板”能夠快速的瀏覽到當前放置的所有元件情況，以及各個網絡的情況，網絡或元件的選取、編輯和跳轉或元件管腳的選取、編輯、跳轉更方便。

17. 安全間距設置

安全間距是在網絡敷銅時很重要的參數之一，不同網絡之間需要有一定的安全間距，在安全距離之內不同網絡圖元是無法放置的，特別是在走網絡導線時能夠體現出來。

兩個圖元之間邊沿的最小間距實際上是兩個圖元的安全間距之和，例如：圓弧定義的安全間距是 5mil，焊盤定義的安全間距是 3mil，那么兩者邊沿之間的最小間距就是 8mil 了。

18. 網格設置

在捕捉網格時有網格參考線或點更有利于鋼網采點。如下圖：

其中，本版本中設定了兩個柵格，“顯示柵格 1”和“顯示柵格 2”分別表示兩個柵格的尺寸，可根據實際情況自行設定。顯示的顏色可在“層顏色設置”里來設定。

“捕捉 X”和“捕捉 Y”分別表示光標捕捉時的水平和垂直偏移量。

“顯示柵格類型”目前可設定為“不顯示”、“按點顯示”和“按線顯示”。要根據實際情況來設定，一般按點顯示就可以了。

19. 圖元快速置中顯示

按 HOME鍵，可快速將鼠標當前位置的圖元移動到窗口正中央。

20. 移動背景圖片

通過滾動條和鼠標滑輪兩種方法移動整個圖片位置外，鼠標右鍵拖拉圖片功能，可方便移動整個背景圖片。

21. 復制功能

可鼠標左鍵加 SHIFT 單選或鼠標拖拉選兩者相結合，方式同 WINDOWS 選取習慣一致，支持粘貼到當前屏幕左上角，也支持粘貼到光標當前位置處。

22. 放置網絡節點

其中,“放置網絡節點”實際上可以看做是重新修改各圖元的網絡屬性?？赏ㄟ^以下方式進入設置狀態：從主菜單“放置”-> “網絡節點”進入。或者點放置工具條中的按鈕進入。

一旦進入放置網絡狀態，光標在任何圖元（不包括元件、敷銅、字符）上點一次，該圖元如果沒有賦予網絡，則將被賦予新的網絡屬性，如果已經有了網絡賦值，則系統會提示是否替換，如果要替換則選擇“是”，否則選擇“否”。這樣就可以快速將需要賦值的那些圖元一次性處理完成。

23. 重疊圖元的選取和編輯

對于重疊在一起的多個圖元能夠快速選取。方法是在鼠標按下或雙擊情況下會自動彈出菜單，列出所有重疊的圖元，這時可選擇其中一個進行移動或編輯。如下圖：

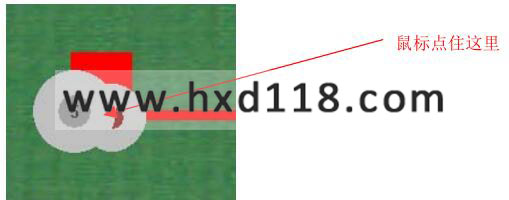

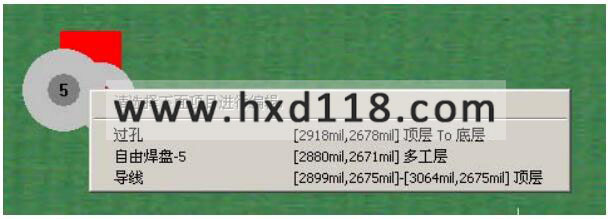

圖中堆疊了 4 個圖元（焊盤、導線、填充、過孔），如果想編輯或移動某個圖元時，鼠標點住圖中部分，會在旁邊彈出列表供快速選擇，如下圖：

這種方法和 PROTEL99SE 是一樣的方法，對于多層抄板過程中會經常遇到重疊問題，這個功能非常有用。

24. 其它

假如有一個圖元已經加到某個網絡了，和它相連的圖元還沒有加到網絡中，如果要想把這個圖元加到這個網絡中，一般情況下是雙擊這個圖元彈出編輯對話框來選擇網絡，現在可以用更快的方法就是點住這個圖元稍停，再松開，就自動把網絡加到這個圖元了。
