PCB抄板除了要用到PCB設計軟件（如Altium Designer,Allegro SPB,PADS）外，還需用到一些專門的抄板軟件，常見的幾種抄板軟件是北京德爾塔科技的CBR、quickPCB、PMPCB，較早的抄板軟件還有BMP2PCB，現在已經很少使用。

幾款PCB抄板軟件介紹與對比

CBR

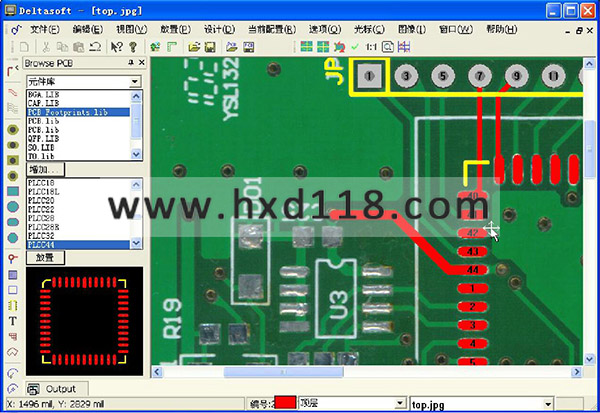

CBR軟件界面

CBR彩色抄板軟件是Deltasoft專為電子設計的人員推出的PCB抄板軟件，該軟件有8個不同版本，最新版本是CBR6.0，CBR免費版的功能較少，部分功能需要付費才能使用。

抄板軟件CBR特點

1、支持34層的抄板

2、支持埋孔

3、焊盤可分頂、中、底層類型。

4、支持任意角度的焊盤

5、三點決定圓弧，可畫任意弧

6、可打開和保存PROTEL For DOS和PROTEL For Win2.X版本的PCB文件

7、走線模式分"任意角度"、“45/90度”、“90/圓弧”三種走線模式

8、字符串可按任意角度放置

9、可以編輯、移動元件中的任何圖元

10、元件可按任意角度放置

11、可以鎖定和解鎖任何圖元

12、可以隨意修改圖元的位置、角度、層等各個參數

13、方便的打開、關閉各層顯示及顏色設置

14、選取功能的增強：可方便單選多個圖元，也可拖拉鼠標選定一個區域的所有圖元。

15、方便的復制、粘貼所有被選圖元。

16、方便的移動所有被選圖元。

17、在走新導線時，鼠標只要點住以前導線的末端附近會自動和那根導線端點連接上。

QuickPCB

QuickPCB軟件界面

QuickPCB是一家抄板公司自己開發的抄板軟件，現在已經停止運營了，不過在網上還是能下載到該款軟件。QuickPCB智能算作抄板輔助軟件，先對掃描圖片進行處理，然后通過AD或其他設計軟件進行線路繪制。

抄板軟件QuickPCB特點

1. 支持彩色圖片的抄板，可直接打開掃描彩圖抄板，直接導入掃描后的彩色圖片，然后在抄板軟件上完成大部分畫板工作，生成pcb文件。

2. 元件預覽、任意角度放置、走線及自動捕捉網格、元素中心功能可與PROTEL媲美，文件格式與主流電路設計軟件兼容。

3. 支持任意層盲埋孔、自制元件、矢量字符等。

4. 精度達到高頻板要求，可用于精密電路板抄板。

缺點是不支持不規則焊盤，不能添加網絡。

PMPCB

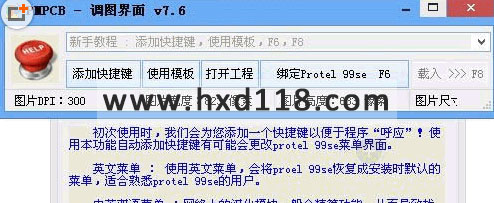

PMPCB軟件界面

PMPCB是一款付費軟件，可以在Win7及以上版本的操作系統上安裝使用的抄板軟件，功能較上面兩款軟件更為強大，也是使用最多的抄板軟件。

抄板軟件PMPCB特點

1. 支持操作系統較多，可在XP及以上版本的電腦上安裝使用

2. 圖片格式支持BMP和JPG圖片，像素10000*10000，圖片可雙通道繪制，鼠標滾輪縮放圖片。

3. 工具較多，可區域校對，亮度，對比度，黑白，底片，水平鏡像，垂直鏡像調節功能。

4. 可在PCB設計軟件Altium Designer、Allegro SPB,PADS中使用。

BMP2PCB

BMP2PCB是一款圖像處理軟件，可以轉換圖片格式為PCB設計軟件可導入的格式，方便進行抄板。功能比較單一，使用的也相對較少，其功能可被上面的任意一種抄板軟件所代替。

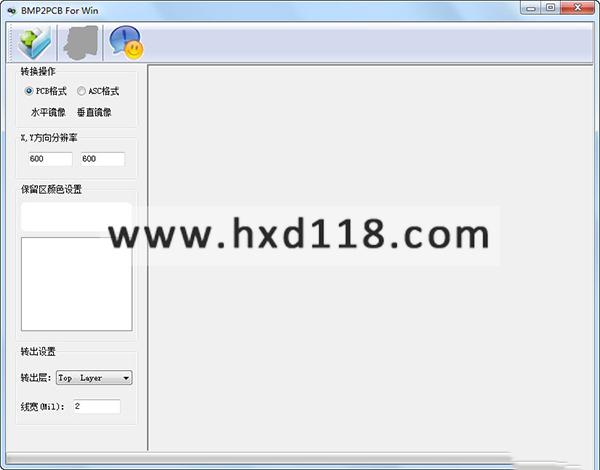

bmp2pcb軟件界面
