抄板常見元器件電阻有哪些種類（圖解電阻類型

更新時間2024-05-16 14:45 閱讀

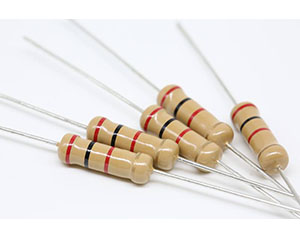

碳膜電阻
碳膜電阻器是膜式電阻器(Film Resistors)中的一種。它是采用高溫真空鍍膜技術將碳緊密附在瓷棒表面形成碳膜，然后加適當接頭切割，并在其表面涂上環氧樹脂密封保護而成的。其表面常涂以綠色保護漆。碳膜的厚度決定阻值的大小，通常用控制膜的厚度和刻槽來控制電阻器。碳膜電阻亦稱“熱分解碳膜電阻”。碳?xì)浠衔镌谡婵罩懈邷責岱纸獾奶汲练e在基體上的一種薄膜電阻。價格低廉，性能穩定，阻值與功率范圍寬。合成碳膜電阻器是將炭黑、填料和有機粘合劑配成懸浮液，涂復在絕緣骨架上，經加熱聚合而成。它的阻值范圍高，可以達到10~106 MΩ;額定功率為1/4~5 W；最高工作電壓為 35kV。其缺點是抗?jié)裥圆?，電壓穩定性低，頻率特性不好，噪聲大。這種電阻器不適合用于通用電阻器。這種電阻器主要適用于高壓和高阻用電阻器，并常用玻璃殼封裝，制成真空兆歐電阻器，用于微電流測試。
熔斷電阻
熔斷電阻器是一種敏感電阻器，在電路中起著熔絲和電阻器的雙重作用。熔斷電阻器應用在電源電路輸出和二次電源輸出電路中，其功能就是在過流時及時熔斷，保護電路中其他元件免受損。在電路負載發生短路故障，出現過電流時，熔斷電阻器的溫度在很短時間內就會升高到550℃~600℃，這時電阻層變受熱剝落而熔斷，起到保險作用，保護整機安全。

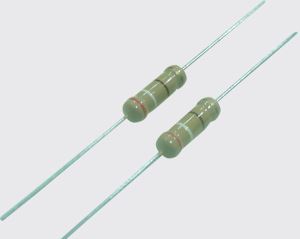

金屬氧化膜電阻
金屬氧化膜電阻器是用錫和銻等金屬鹽溶液（四氯化錫和三氧化銻)噴霧到約為550°C的加熱爐內的熾熱陶瓷骨架表面上，沉積后而制成的。這種電阻器的導電膜層均勻，膜與骨架基體結合牢固，有些性能優于金屬膜電阻器。普通金屬氧化膜電阻器的外形與金屬膜電阻器基本相同，其結構多為圓柱形并為軸向式引出線。金屬氧化膜電阻器比金屬膜電阻器抗氧化能力強，抗酸、抗鹽的能力強，耐熱性能好。金屬氧化膜電阻器的缺點是由于材料的特性和膜層厚度的限制，阻值范圍小，其阻值范圍為1Ω~200 kΩ；額定功率為1/8~10 W；25 W~50 kW。
金屬膜電阻
金屬膜電阻器是將金屬或合金材料用真空加熱蒸發在瓷基體上形成一層薄膜而制成的，也有采用高溫分解、化學沉積和燒滲等方法制成的,金屬膜電阻器穩定性和耐熱性能好，溫度系數小，工作頻率范圍大，噪聲電動勢很小，常在高頻電路中使用。

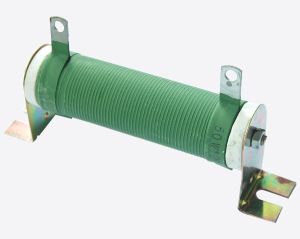

瓷管電阻
功率型線繞電阻器標準阻值允許偏差±5%（J級）±10%（K級）,功率型線繞電阻器標準阻值允許偏差±5%（J級）±10%（K級）；,根據客戶需要可提供更高精度產品，如：±1%（F級）±2%（G級),溫度系數：≤±350ppm/℃,環境溫度-55℃～+155℃,表面耐溫300℃,最高耐溫800℃,電阻表面為涂覆絕緣樹脂漆，材質均為環保產品,采用立式波紋繞制，可降低寄生電感，增強散熱功能，減小體積，延長使用壽命等特點,該電阻為固定式或可調式.可設置兩個或多個具有良好導電性的接線端子,也可以根據客戶需要，設計和制作符合客戶要求的產品

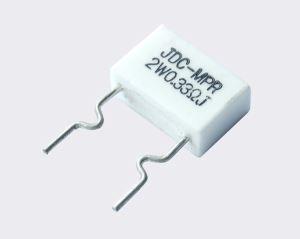

水泥電阻
水泥電阻器，就是用水泥（其實不是水泥而是耐火泥，這是俗稱）灌封的電阻器，即將電阻線繞在無堿性耐熱瓷件上，外面加上耐熱、耐濕及耐腐蝕材料保護固定，并把線繞電阻體放入方形瓷器框內，用特殊無燃性耐熱水泥充填密封而成。

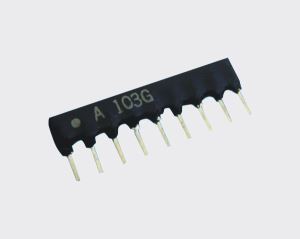

排列電阻
排電阻器簡稱排阻，這種電阻器是將多個分立的電阻器按照一定的規律排列集成為一個組合型電阻器，也稱集成電阻器或電阻器網絡。

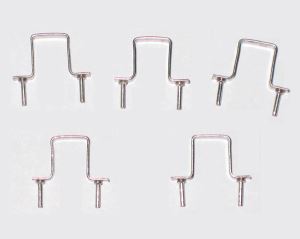

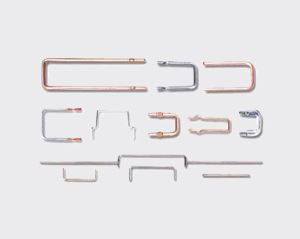

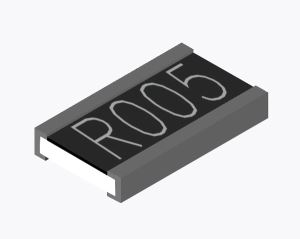

毫歐電阻
毫歐電阻即阻值較小，一般小于1Ω的低阻值電阻。毫歐電阻又稱采樣電阻、電流檢測電阻、電流感測電阻、取樣電阻、微電阻。毫歐電阻主要有康銅電阻、錳銅電阻、低阻值貼片電阻。毫歐電阻一般具有導電能力強，過電流大的特點。毫歐電阻主要有康銅電阻、錳銅電阻、低阻值貼片電阻。

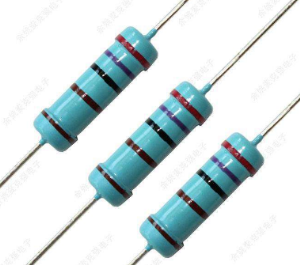

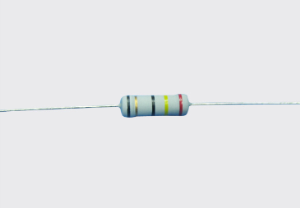

色環電阻
色環電阻，是在電阻封裝上（即電阻表面）涂上一定顏色的色環，來代表這個電阻的阻值。色環實際上是早期為了幫助人們分辨不同阻值而設定的標準。

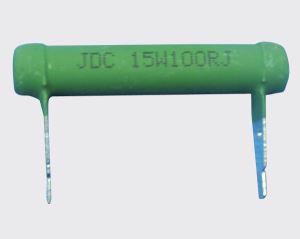

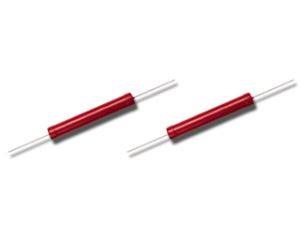

高壓玻璃釉電阻
玻璃釉電阻是由貴金屬銀鈀、釕、銠等的金屬氧化物（氧化鈀、氧化釕等）和和玻璃釉黏合劑混合成漿料，涂覆在絕緣骨架上，經高溫?zé)Y(jié)而成的產品。電阻阻值范圍寬，價廉，溫度系數小，耐濕性好，此種電阻器又稱厚膜電阻器。
貼片電阻
片式固定電阻器，從Chip Fixed Resistor直接翻譯過來的，俗稱貼片電阻(SMD Resistor) ，是金屬玻璃釉電阻器中的一種。是將金屬粉和玻璃釉粉混合，采用絲網印刷法印在基板上制成的電阻器。耐潮濕和高溫，溫度系數小。可大大節約電路空間成本，使設計更精細化。

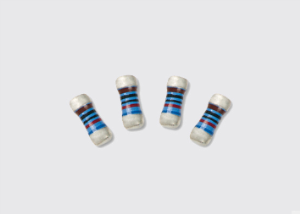

柱狀金屬膜貼片電阻
取樣電阻

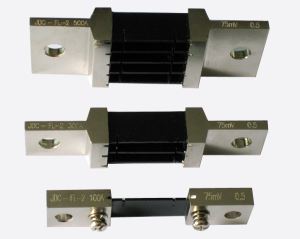

固定分流電阻

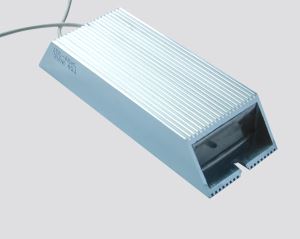

鋁殼電阻
